Quantité commandée |
Prix (net) |
01-09 pièce |
a 69.15 € |
10-24 pièce |
a 67.23 € |
25-49 pièce |
a 65.95 € |
50-99 pièce |
a 65.31 € |
>100 pièce |
a 64.03 € |
détails du produit
- Fibre de verre époxyde FR4 1,50 mm
- Double face 35 µm Cu
- Métallisation des trous (PTH)
- Surface avec Ni/Au chimique et un masque d'arrêt de soudure
- Pitch 0,40 mm (15,7 mil) et 0,50 mm (19,7 mil)

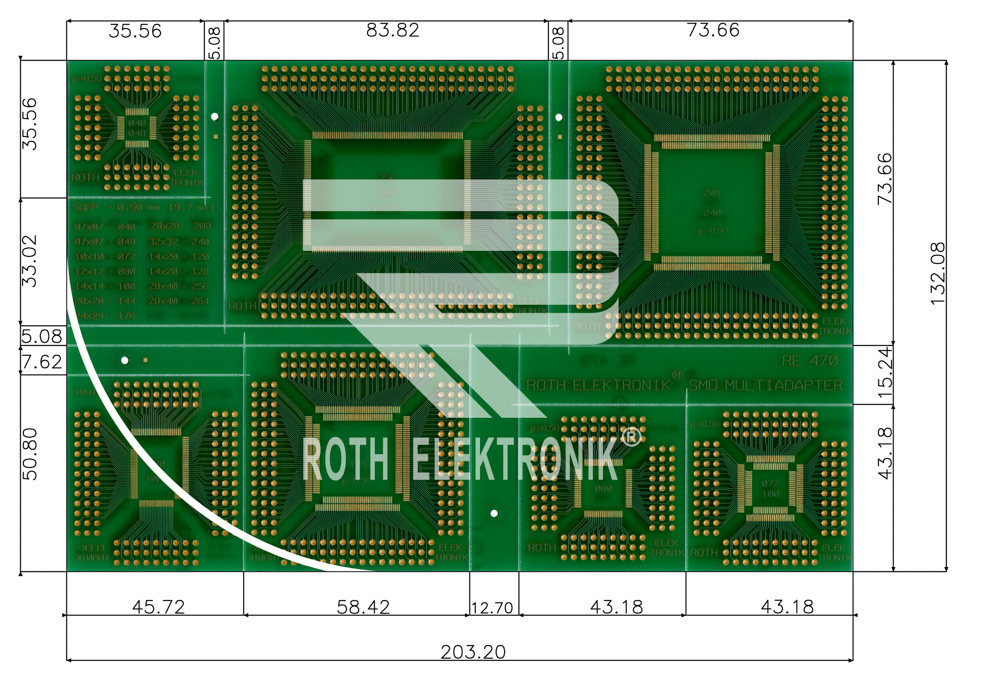

- Platine d'adaptation pour 23 CMS-QFP differents
- Perforation 1,00 mm Ø
- Points destinés à la rupture pour séparer des modules de la platine
- Les données Data Gerber d'apprêt pour l'établissement du laque d'arrêt de soudure et de l'application de pâte à braser seront mis à disposition gratuitement
Module-No. |
Pitch |
Pin |
mil |
Dimensions (mm) |
RE470-01 |
S 0,500 mm |
QFP 40, 48 |
19,7 |
7,00 x 7,00 |
|
S 0,400 mm |
QFP 80 |
15,7 |
10,00 x 10,00 |
RE470-02 |
S 0,500 mm |
QFP 80 |
19,7 |
12,00 x 12,00 |
|
S 0,400 mm |
QFP 100, 108 |
15,7 |
12,00 x 12,00 |
RE470-03 |
R 0,500 mm |
QFP 120, 128 |
19,7 |
14,00 x 20,00 |
|
R 0,400 mm |
QFP 100, 108 |
15,7 |
10,00 x 14,00 |
RE470-04 |
S 0,500 mm |
QFP 72, 100 |
19,7 |
10,00 x 10,00 |
|
S 0,400 mm |
QFP 12 |
15,7 |
14,00 x 14,00 |
RE470-05 |
S 0,500 mm |
QFP 144, 176 |
19,7 |
20,00 x 20,00, 24,00 x 24,00 |
|
S 0,400 mm |
QFP 184 |
15,7 |
20,00 x 20,00 |
RE470-06 |
R 0,500 mm |
QFP 256, 264 |
19,7 |
28,00 x 40,00 |
|
R 0,400 mm |
QFP 224, 232 |
15,7 |
20,00 x 28,00 |
RE470-07 |
S 0,500 mm |
QFP 208, 240 |
19,7 |
28,00 x 28,00, 32,00 x 32,00 |
|
S 0,400 mm |
QFP 264 |
15,7 |
28,00 x 28,00 |
Information importante
Tous les prix, TVA légale en sus, départ usine.
Vous trouverez d'autres informations dans nos Conditions Générales de livraison.
Livraison à partir d'une valeur minimum de commande 100,00 EUR.
Notre offre s'oriente sur les acheteurs professionnels (entrepreneurs au sens du §14 BGB [code civil allemand]), écoles, universités et institutions publiques.
Les utilisateurs particuliers auront l'amabilité de s'adresser à nos distributeurs.
