| Bestellmenge | Preis (netto) |
|---|---|
| 01-09 Stk. | je 11.96 € |
| 10-24 Stk. | je 11.62 € |
| 25-49 Stk. | je 11.40 € |
| 50-99 Stk. | je 11.29 € |
| >100 Stk. | je 11.07 € |
Produktdetails

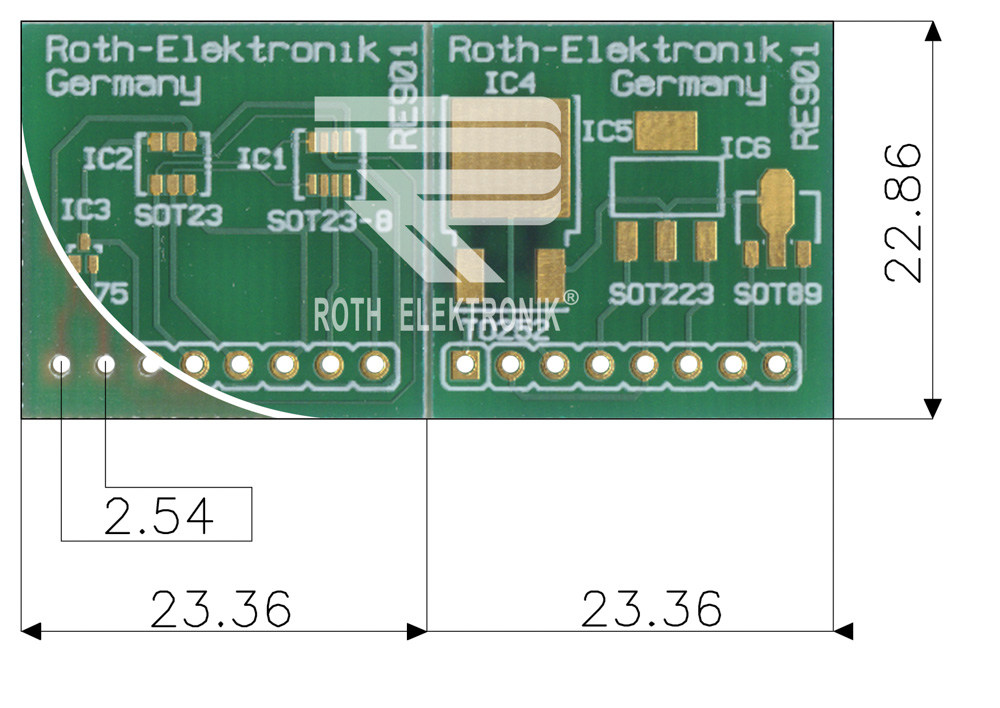

- Multiadapterplatine mit sechs Micro-Miniatur-Halbleiterschaltungen
- Epoxydglashartgewebe FR4 1,50 mm
- Einseitig 35 µm Cu
- Oberfläche chem. Ni/Au mit Lötstopplack beschichtet
- Bestückungsdruck
- Es können 20 verschiedene Halbleitertypen auf der Platine plaziert werden
- 8-poliger Stiftleistenanschluß Raster 2,54 mm
- Lochdurchmesser 1,00 mm
- Vorgeritzte Sollbruchstelle zum Trennen der Module
- Gerberdaten zur Herstellung des Lötpastenaufdrucks werden auf Anfrage zur Verfügung gestellt
- Größe 22,86 x 46,72 mm
| Layout | Pad (mm) | Pitch | Größe | Konfiguration | Belegung |
|---|---|---|---|---|---|
| TO252 | * | * | * | * | TO252 |
| SOT223 | * | * | * | * | SOT223 |
| SOT89 | * | * | * | * | SOT89A |
| SOT23 | 0,710 x 1,000 | 0,950 mm | 2,400 mm | 2 Reihen x 3 | SC59, SC74, SC74A, SMT3, SMT5, SMT6, SOT23, SOT23-5, SOT23-6 |
| SOT23-8 | 0,460 x 1,100 | 0,650 mm | 2,400 mm | 2 Reihen x 4 | SC70, SC88A, SOT23-8, UMT3, UMT5, UMT6 |
| SC75 | * | * | * | * | EMT3, SC75 |
